GORDEN JENDELA OTOMATIS

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar Teori

4. Percobaan

5. Gambar Rangkaian

6. Prinsip Kerja Rangkaian

7. Video Simulasi

8. Link Download

1. Tujuan  [back]

1. Mengetahui aplikasi menggunakan op-amp

2. Dapat membuat simulasi rangkaian op-amp

3. Memenuhi tugas mata kuliah elektronika

2. Alat dan Bahan  [back]

a. Sumber Tegangan DC





    Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik

    Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

    Baterai bertujuan untuk memberikan tenaga listrik ke rangkaian agar rangkaian dapat hidup dengan baik.

b. Bahan

 1. Relay



Spesifikasi :

- Trigger Voltage (Voltage across coil) : 5V DC

- Trigger Current (Nominal current) : 70mA

- Maximum AC load current: 10A @ 250/125V AC

- Maximum DC load current: 10A @ 30/28V DC

- Compact 5-pin configuration with plastic moulding

- Operating time: 10msec Release time: 5msec

- Maximum switching: 300 operating/minute (mechanically)

Konfigurasi Pin

- Coil End 1 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other        end to ground.

- Coil End 2 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other        end to ground.

- Common (COM) : Common is connected to one End of the Load that is to be controlled.

- Normally Close (NC) : The other end of the load is either connected to NO or NC. If connected to NC    the load remains connected before trigger.

- Normally Open (NO) : The other end of the load is either connected to NO or NC. If connected to NO    the load remains disconnected before trigger.

2. Transistor NPN 2N2222



Spesifikasi :

- Bi-Polar NPN Transistor

- DC Current Gain (hFE) is 800 maximum

- Continuous Collector current (IC) is 500mA

- Emitter Base Voltage (VBE) is 5V

- Base Current(IB) is 5mA maximum

- Available in To-92 Package

Konfigurasi Pin :

Pin 1 : Collector

Pin 2 : Base

Pin 3 : Emitter

3. Sensor LDR



Spesifikasi :

1.Tegangan maksimum (DC): 150V
2.Konsumsi arus maksimum: 100mW
3.Tingkatan Resistansi/Tahanan : 10Ω sampai 4.100KΩ
4.Puncak spektral: 540nm (ukuran gelombang cahaya)
5.Waktu Respon Sensor : 20ms – 30ms Suhu operasi: -30° Celsius – 70° Celcius

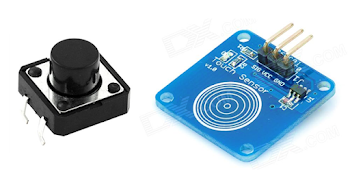

4. Touch Sensor

Spesifikasi:- Konsumsi daya sangat sedikit - Tegangan: 2-5.5V DC (optimal 3v) - Dapat menggantikan fungsi tombol saklar - Dilengkapi 4 buah lubang baut M2 - Ukuran: 24x24x7.2mm - Output high VOH: 0.8VCC (typical) -. Output low VOL: 0.3VCC (max)

    Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.

a. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA b. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA c. Waktu respon (low power mode): max 220ms d. Waktu respon (touch mode): max 60ms

5. Resistor



Spesifikasi :

- Resistance (Ohms) : 220 V

- Power (Watts) : 0,25 W, ¼ W

- Tolerance : ± 5%

- Packaging : Bulk

- Composition : Carbon Film

- Temperature Coefficient : 350ppm/°C

- Lead Free Status : Lead Free

- RoHS Status : RoHs Complient

6. Motor

Komponen Motot Listrik :

1. Stator Coil
2. Rotor Coil
3. Main Shaft
4. Brush
5. Bearing
6. Drive pulley
7. Motor Housing

7. Dioda

        Dioda (diode) yaitu komponen elektronika aktif yang terbuat dari bahan semikonduktor dan punya fungsi buat menghantarkan arus listrik ke satu arah, tapi menghambat arus listrik dari arah sebaliknya.

8. Ground

    Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal  bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.

9. Buzzer

Spesifikasi :

- Rated Voltage : 6V DC

- Operating Voltage : 4 to 8V DC

- Rated Current* : ≤30mA

- Sound Output at 10cm* : ≥85dB

- Resonant Frequency : 2300 ±300Hz

- Tone : Continuous

- Operating Temperature : -25°C to +80°C

- Storage Temperature : -30°C to +85°C

- Weight : 2g

Konfigurasi Pin :

Pin 1 : Positive

Pin 2 : Negative

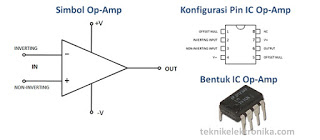

10. Op-Amp



Karakteristik : (Op-Amp ideal)

- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)

- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)

- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)

- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)

- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)

- Karakteristik tidak berubah dengan suhu

3. Dasar Teori [back]

- BATERAI

simbol baterai

        Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

        Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.

        Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.

    Jika pada suhu operasional lebih rendah, umur baterai lebih lama,  namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu  yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.

    Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.

- RELAY



        Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Grafik

- TRANSISTOR

        Transistor adalah komponen semikonduktor yang memiliki berbagai macam fungsi seperti sebagai penguat, pengendali, penyearah, osilator, modulator dan lain sebagainya. Transistor merupakan salah satu komponen semikonduktor yang paling banyak ditemukan dalam rangkaian-rangkaian elektronika. Boleh dikatakan bahwa hampir semua perangkat elektronik menggunakan Transistor untuk berbagai kebutuhan dalam rangkaiannya.



    Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.

        Terminal transistor memerlukan tegangan DC tetap untuk beroperasi di daerah yang diinginkan dari kurva karakteristiknya. Ini dikenal sebagai biasing. Untuk aplikasi amplifikasi, transistor bias sehingga sebagian untuk semua kondisi input. Sinyal input pada basis diamplifikasi dan diambil pada emitor. BC548 digunakan dalam konfigurasi emitor umum untuk amplifier. Pembagi tegangan adalah mode bias yang umum digunakan. Untuk aplikasi switching, transistor bias sehingga tetap penuh jika ada sinyal di dasarnya. Dengan tidak adanya sinyal dasar, itu benar-benar mati.

        Dengan sebuah transistor tipikal, grafik arus kolektor versus arus basis akan terlihat sebagaimana berikut ini

        Terdapat sebuah hubungan linear (garis lurus) antara arus baris dengan arus kolektor. Dengan kata lain : Arus kolektor secara langsung berbanding lurus dengan arus basis.

- SENSOR LDR

    LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.

- TOUCH SENSOR

        Sensor sentuh merupakan sebuah saklar yang cara penggunaanya dengan cara disentuh menggunakan jari. Ketika sensor ini disentuh maka sensor akan bernilai HIGH, karena tubuh manusia terdapat aliran listrik sehingga sensor ini dapat bekerja. Sensor ini dapat kita gunakan untuk menyalakan lampu, motor, membuka pintu dan masih banyak lainnya.

        Dalam keadaan IDLE output yang dihasilkan adalah LOW (konsumsi daya sangat kecil) sedangkan saat ada jari yang menyentuh modul ini output yang dihasilkan adalah HIGH. Jika tidak ada aktifitas lebih dari 12 detik maka modul otomatis akan kembali ke mode IDLE (hemat daya).

        Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.

Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.

a. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA b. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA c. Waktu respon (low power mode): max 220ms d. Waktu respon (touch mode): max 60ms Cara kerja: 1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).

4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan

3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi. Kelebihan: - Konsumsi daya yang rendah - Bisa menerima tegangan dari 2 ~ 5.5V DC

- Dapat menggantikan fungsi saklar tradisional

Rumus Tegangan sentuh maksimal

𝐸𝑆 = 𝐼𝑘( 𝑅𝑘 + 1.5 𝜌𝑠)

Ket:    𝐼𝑘 = Arus fibrilasi

          𝑅𝑘 = Nilai tahanan pada badan manusia

          𝜌𝑠 = Tahanan Jenis tanah

- RESISTOR

            Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom

            Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan  arus yang melewatinya



Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

Resistor di pasaran

- MOTOR



     Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo. Motor listrik dapat ditemukan pada peralatan rumah tangga seperti kipas angin, mesin cuci, pompa air dan penyedot debu

- BUZZER

        Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.

4. Percobaan [back]

a. Prosedur Percobaan

    1. Susunlah setiap komponen yang telah disediakan di aplikasi proteus.

    2. Sambungkan setiap komponen dengan kabel di aplikasi proteus.

    3. Jalankan rangkaian/simulasikan rangkaian di aplikasi proteus.

b. Gambar Rangkaian  [back]

1. Ketika Sensor LDR terkena cahaya

    2. Ketika Touch Sensor di Sentuh (Berlogika 1)

c.Prinsip Kerja Rangkaian  [back]

    Ketika sensor LDR terkena cahaya, maka motor sebagai pembuka gorden dan buzzer sebagai penanda menyala.

    Ketika sensor sentuh berlogika 1, maka transistor dan relay akan menyala sehingga switch pada relay berpindah ke kanan dan motor sebagai penutup gorden pun menyala.

d. Video Simulasi  [back]

e. Link download [back]

1. Download Datasheet Sensor LDR Di Sini

2. Download Datasheet Touch Sensor Di Sini

3. Download File Rangkaian Di Sini

4. Download Video Simulasi Di Sini

5. Download Library Sound Sensor Di Sini

6. Download File HTML Di Sini
