PERCOBAAN 5

Dipswitch dan 7 - Segment

1. Prosedur [Kembali]

1. Rangkai semua komponen sesuai kondisi yang dipilih
2. Buat program di aplikasi arduino IDE
3. Setelah selesai masukkan program ke arduino (Verify and Upload)
4. Jalankan program pada simulasi dan cobakan sesuai dengan modul dan kondisi
5. Selesai

2. Hardware dan diagram blok [Kembali]

A. Hardware

1. Seven Segment

2. Dipswitch

3. Arduino Uno

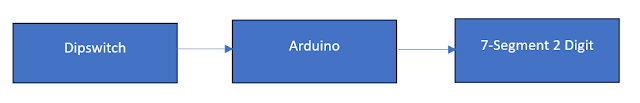

B. Digram Blok

3. Rangkaian Simulasi dan Prinsip kerja [Kembali]

Prinsip Kerja

    Pada percobaan 5, komponen utama dari rangkaiannya adalah dipswitch dan 7-segment 2 digit. Dipswitch digunakan sebagai input, sementara 7-segment 2 digit digunakan sebagai output.



Dipswitch pada rangkaian ini dihubungkan dalam jenis bentuk rangkaian pull down yang akan berlogika 1 (aktif) apabila dipswitch on (terhubung). Sinyal input ini kemudian masuk ke mikontroler yang digunakan, yaitu arduino uno. Kemudian, sinyal diteruskan ke 7-segment 2 digit yang akan menampilkan angka sesuai dengan instruksi program pada mikrokontroler.

4. FlowChart [Kembali]

A. Listing Program

#define a 6

#define b 7

#define c 8

#define d 9

#define e 10

#define f 11

#define g 12

#define dp 13

#define D1 4

#define D2 5

#define Dsw A2

// 1 = 36

// 2 = 33

// 3 = 26

// 4 = 21

int segments[] = {a,b,c,d,e,f,g};

byte digitPatterns[10][7] = {

  {0, 0, 0, 0, 0, 0, 1}, // 0

  {1, 0, 0, 1, 1, 1, 1}, // 1

  {0, 0, 1, 0, 0, 1, 0}, // 2

  {0, 0, 0, 0, 1, 1, 0}, // 3

  {1, 0, 0, 1, 1, 0, 0}, // 4

  {0, 1, 0, 0, 1, 0, 0}, // 5

  {0, 1, 0, 0, 0, 0, 0}, // 6

  {0, 0, 0, 1, 1, 1, 1}, // 7

  {0, 0, 0, 0, 0, 0, 0}, // 8

  {0, 0, 0, 0, 1, 0, 0}  // 9

};

void setup() {

  // put your setup code here, to run once:



   for (int i = 0; i < 8; i++) {

    pinMode(segments[i], OUTPUT);

  }

  pinMode(dp,OUTPUT);

  pinMode(D1,OUTPUT);

  pinMode(D2,OUTPUT);

  pinMode(Dsw,INPUT_PULLUP);

  Serial.begin(9600);



}

void number (int display) {

  if (display  >= 0 && display <= 9) {

    for (int i = 0; i < 7; i++) {

      digitalWrite(segments[i], digitPatterns[display ][i]);

    }

  }

}

void loop() {

  int sw = analogRead(Dsw);

  Serial.print("ADC Value = ");

  Serial.println(sw);

  delay(100);

  if(sw == 36){

digitalWrite(D1,LOW);

digitalWrite(D2,HIGH);

number(1);

delay(50);

digitalWrite(D1,HIGH);

digitalWrite(D2,LOW);

number(0);

delay(50);

  }

else if(sw == 33){

digitalWrite(D1,LOW);

digitalWrite(D2,HIGH);

number(0);

delay(1000);

digitalWrite(D1,HIGH);

digitalWrite(D2,LOW);

number(1);

delay(1000);

  }else if(sw == 26){

digitalWrite(D1,HIGH);

digitalWrite(D2,LOW);

number(0);

delay(1000);

number(1);

delay(1000);

number(2);

delay(1000);

number(3);

delay(1000);

number(4);

delay(1000);

number(5);

delay(1000);

number(6);

delay(1000);

number(7);

delay(1000);

number(8);

delay(1000);

number(9);

delay(1000);

  }else if(sw == 21){

digitalWrite(D1,HIGH);

digitalWrite(D2,HIGH);

number(0);

delay(1000);

number(1);

delay(1000);

number(2);

delay(1000);

number(3);

delay(1000);

number(4);

delay(1000);

number(5);

delay(1000);

number(6);

delay(1000);

number(7);

delay(1000);

number(8);

delay(1000);

number(9);

delay(1000);

  }

}

B. Flowchart

5. Video Demo [Kembali]

6. Kondisi [Kembali]

        Masing-masing switch LED menghasilkan tampilan yang berbeda-beda sesuai logika yang diatur pada listing program.

7. Download File [Kembali]

Download HMTL Klik disini

Download Simulasi Rangkaian Klik disini

Download Video Demo Klik disini

Download Datasheet ARDUINO UNO klik disini

Download Datasheet TOUCH SENSOR  klik disini

Download Datasheet LCD 2X16 klik disini
